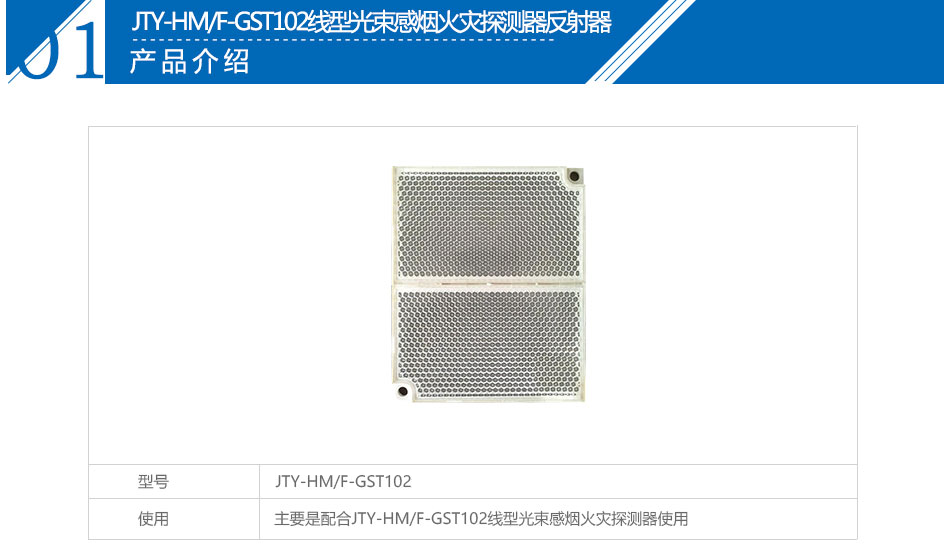

一、JTY-HM/F-GST102線型光束感煙火災探測器反射器概述：

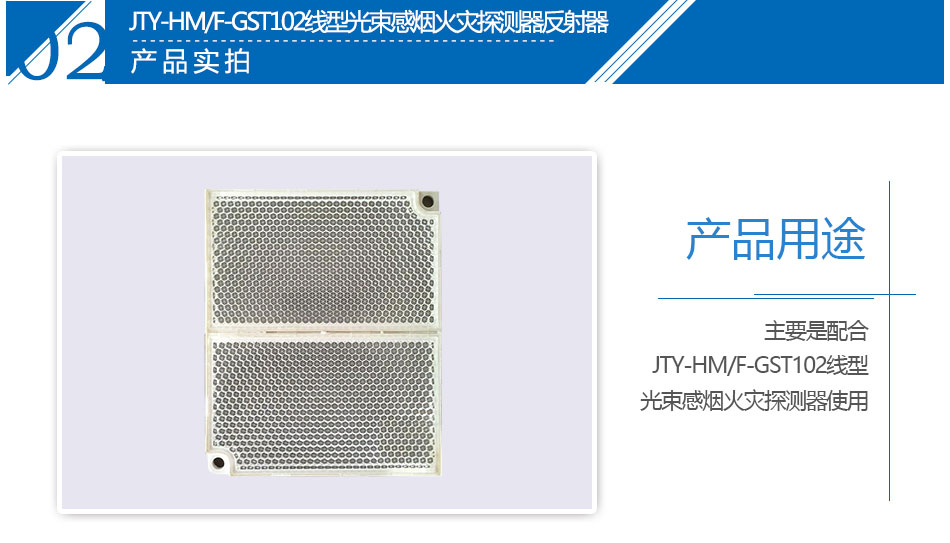

　　JTY-HM/F-GST102反射器主要是配合JTY-HM/F-GST102線型光束感煙火災探測器使用。

二、JTY-HM/F-GST102反射器結構特征：

　　當探測器與反射器間的安裝距離大于等于8m（小于等于40m）時，需安裝1塊反射器；

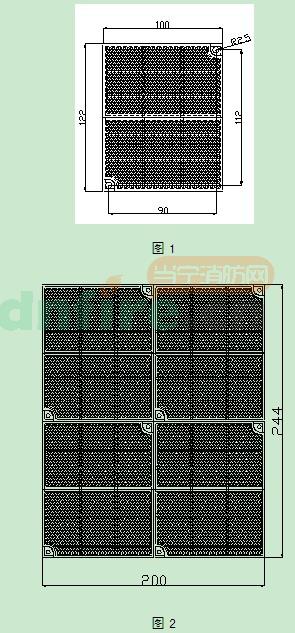

　　當探測器與反射器間的安裝距離大于40m（小于等于100m）時，需安裝4塊反射器。單塊反射器安裝需用兩只6塑料脹釘將其固定，安裝尺寸如圖1所示，四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖如圖2所示（圖未按比例）。
